D643H煤氣專用蝶閥
一、D643H煤氣專用蝶閥 產品概述
上海川滬閥門生產的D643H煤氣專用蝶閥是由煤氣蝶閥和電動執行器通過機械連接組成。D643H煤氣專用蝶閥用于煤氣管道，煤氣發生爐，使用介質是高爐煤氣、高溫煤氣、常溫煤氣。D643H煤氣專用蝶閥要配防爆型電動裝置。煤氣蝶閥是多層次三偏心硬密封蝶閥或三偏心四氟密封蝶閥，根據三維偏心原理設計，實現氣泡級密封。
D643H煤氣專用蝶閥適用煤氣溫度小于或等于350℃；為減少高溫煤氣對電動執行器的影響，宜采用雙支架安裝電動頭，同時蝶閥閥桿要加長。
電動蝶閥在全開狀態下具有良好的過流性能，安裝方便，關斷嚴密。電動蝶閥的優點是自動化控制程度高，遠距離控制操作方便。
二、D643H煤氣專用蝶閥 產品圖片
 |
 |

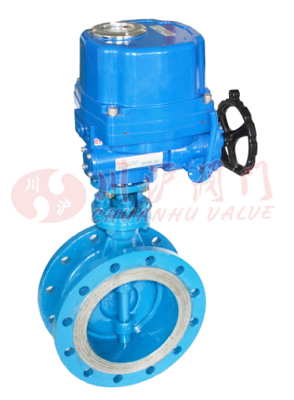

| D643H煤氣專用蝶閥(鑄鋼法蘭連接) | D643H煤氣專用蝶閥(不銹鋼法蘭連接) |
三、D643H煤氣專用蝶閥 電動執行器參數
| 執行器類別 | HQ系列執行器參數 |
|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
| 輸出力矩 | 50N·M～3000N·M |
| 動作范圍 | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
| 動作時間 | 18S～112S |
| 保護裝置 | 內置過熱保護、過載保護 |
| 環境溫度 | -20℃～+70℃ |
| 手動操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 2個外部調整螺栓 |
| 防護等級 | IP65、IP67 |
| 防爆等級 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 電位計、比例控制單元 |
| 驅動電機 | 鼠籠式異步電機 |
| 進線接口 | 2個 PF 3/4" |
| 殼體材料 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | |
四、D643H煤氣專用蝶閥 零部件參數
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 碳鋼、不銹鋼 |
| 蝶板 | 碳鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
五、D643H煤氣專用蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50～1600 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤150℃、≤350℃ | |||
| 適用介質 | 具有腐蝕性介質 | |||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
