電動對夾保溫球閥
一、電動對夾保溫球閥 產品概述
上海川滬閥門有限公司生產的電動對夾保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。電動對夾保溫球閥也稱電動對夾夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
型號：
BQ971F、BQ971PPL
特點：
1.采用整體式結構，比一般球閥體積更小，重量更輕，密封性能更優，且無外漏。
2.夾套采用碳素鋼管焊接，比鑄造的更加牢固。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
電動對夾保溫球閥適用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

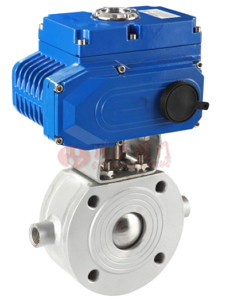

二、電動對夾保溫球閥 產品圖片
 |
| 電動對夾保溫球閥 |
三、電動對夾保溫球閥 技術參數
| 公稱壓力或壓力級 | 產品型號 | |||||||
|---|---|---|---|---|---|---|---|---|
| PN1.0MPa | BQ971F-10C | BQ971F-10P | BQ971F-10P8 | BQ971F-10P3 | BQ971F-10R | BQ971F-10R8 | BQ971F-10R3 | |
| PN1.6MPa | BQ971F-16C | BQ971F-16P | BQ971F-16P8 | BQ971F-16P3 | BQ971F-16R | BQ971F-16R8 | BQ971F-16R3 | |
| PN2.5MPa | BQ971F-25 | BQ971F-25P | BQ971F-25P8 | BQ971F-25P3 | BQ971F-25R | BQ971F-16R8 | BQ971F-25R3 | |
| CLASS150 | BQ971F-150(LB)C | BQ971F-150(LB)P | BQ971F-150(LB)P8 | BQ971F-150(LB)P3 | BQ971F-150(LB)R | BQ971F-150(LB)R8 | BQ971F-150(LB)R3 | |
| 10K | BQ971F-10(K)C | BQ971F-10(K)P | BQ971F-10(K)P8 | BQ971F-10(K)P3 | BQ971F-10(K)R | BQ971F-10(K)R8 | BQ971F-10(K)R3 | |
| 主要零件材料 | 閥體 | WCB | ZGlCr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF8M(316L) |
| 球體、閥桿 | 2Crl3 | lCr18Ni9Ti | 0Cr18Ni9(304) | 0Cr18Ni9(304L) | 1Cr18Ni2Mo2(316) | 0Cr17Ni2Mo2(316) | 0Cr17Ni2Mo2(316L) | |
| 密封圈 | 聚四氟乙烯 對位聚苯 | |||||||
| 填料、墊圈 | V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 | |||||||
| 適用工況 | 適用介質 | 重油、膠類等 | 硝酸腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||
| 適用溫度 | -28-300℃ | |||||||
| 配管法蘭 | JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 | |||||||
四、電動對夾保溫球閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
五、電動對夾保溫球閥 性能規范
| 設計標準 | ASME B 16.34 GB/T12224 |
|---|---|
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |

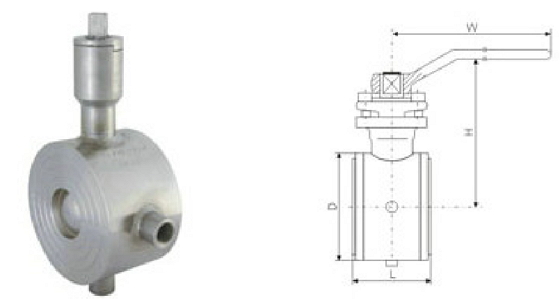

六、電動對夾保溫球閥 結構圖
 |
七、電動對夾保溫球閥 連接尺寸
| 公稱通徑(DN) | 產品型號 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | W | H | Z-G | ||||||
| (mm) | (in) | 1.0MPa | 1.6MPa | 2.5MPa | 150Lb | 10k | 手動 | 手動 | ||
| 15 | 1/2” | 40 | 53 | 53 | 53 | 47 | 58 | 130 | 80 | 3/8 |
| 20 | 3/4” | 45 | 63 | 63 | 63 | 57 | 63 | 170 | 80 | 3/8 |
| 25 | 1” | 50 | 73 | 73 | 73 | 66 | 74 | 170 | 100 | 3/8 |
| 32 | 1 1/4” | 60 | 84 | 84 | 84 | 75 | 84 | 200 | 110 | 1/2 |
| 40 | 1 1/2” | 70 | 94 | 94 | 94 | 85 | 89 | 250 | 120 | 1/2 |
| 50 | 2” | 80 | 109 | 109 | 109 | 103 | 104 | 250 | 130 | 1/2 |
| 65 | 2 1/2” | 110 | 129 | 129 | 129 | 122 | 124 | 350 | 140 | 1/2 |
| 80 | 3” | 120 | 144 | 144 | 144 | 135 | 134 | 350 | 150 | 1/2 |
| 100 | 4” | 140 | 164 | 164 | 170 | 173 | 159 | 420 | 180 | 1/2 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動對夾保溫球閥.PDF
