襯氟籃式過濾器
一、襯氟籃式過濾器 產品概述
襯氟籃式過濾器是本廠根據客戶使用要求結合過濾器和氟塑料襯里閥門的優點研發的一種新型的過濾器產品。本產品適用于：各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其他強腐蝕性介質（注：不同的襯里材料適用介質有所不同）。本產品殼體材質以碳鋼內襯氟塑料，濾網材質為F46、F4等材質。本產品具有耐腐蝕強、過濾效率高、維護方便等優點。

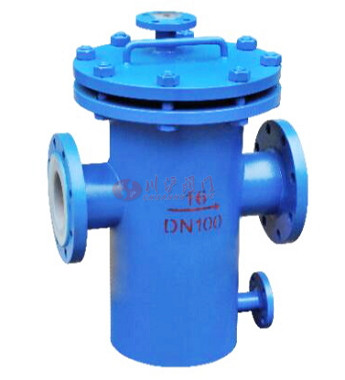

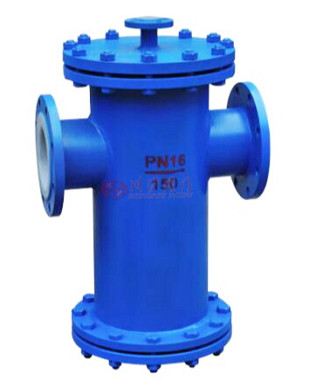

二、襯氟籃式過濾器 產品圖片
 |
 |
| 襯氟籃式過濾器 | 襯氟籃式過濾器 |
三、襯氟籃式過濾器 技術參數
| 技術標準Technical standard | |
|---|---|
| 設計規范Design specification | HG/T21637 |
| 結構長度Structure length | GB/T12221 |
| 法蘭尺寸Flange size | GB/T9113.1-2000? ASME 16.5a |
| 公稱壓力試驗Nominal pressure test | 0.6、1.0、1.6、2.5MPa? Class150 |
| 壓力試驗Pressure test | GB/T 13927-92 API 598 |
| 型號Model | Y型、藍式?Blue type |
四、襯氟籃式過濾器 閥體材質
| 序號NO. | 零件名稱 Part name |
精鑄球墨鑄鐵Precision casting ductile iron |
碳鋼 Carbon steel |
不銹鋼Stainless steel | |||
|---|---|---|---|---|---|---|---|
| QT | C | P | R | PL | RL | ||
| 1 | 閥體Body、 閥蓋 Cover |
QT 400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 內襯材料 Lining material |
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE(超高分子量聚乙烯) | |||||
| 3 | 過濾網 Filter screen |
PTFE(F4) | |||||
| 4 | 螺栓Bolt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 5 | 螺母Nut | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

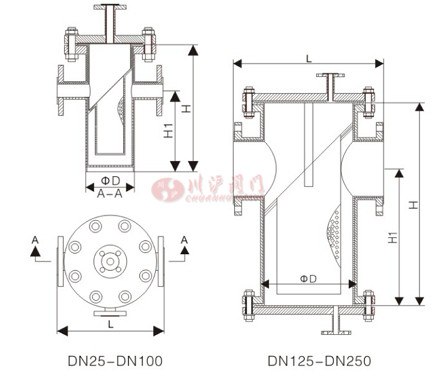

五、襯氟籃式過濾器 結構圖
 |
六、襯氟籃式過濾器 連接尺寸
| 通徑 | L | ￠D | H | H1 |
|---|---|---|---|---|
| DN25 | 260 | 108 | 330 | 200 |
| DN32 | 260 | 108 | 330 | 200 |
| DN40 | 260 | 108 | 330 | 200 |
| DN50 | 260 | 108 | 330 | 200 |
| DN65 | 340 | 159 | 430 | 280 |
| DN80 | 340 | 159 | 430 | 280 |
| DN100 | 400 | 219 | 490 | 305 |
| DN125 | 500 | 273 | 635 | 420 |
| DN150 | 500 | 273 | 635 | 420 |
| DN200 | 560 | 325 | 785 | 525 |
| DN250 | 660 | 426 | 895 | 640 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-襯氟籃式過濾器.PDF
