氣動卡箍球閥
一、氣動卡箍球閥 產品概述
上海川滬閥門有限公司生產的氣動卡箍球閥中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ681F、CHQ681PPL
特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
適用場景:
氣動卡箍球閥適用于自來水、純凈水、低腐蝕性介質中使用。
二、氣動卡箍球閥 產品圖片
 |
 |

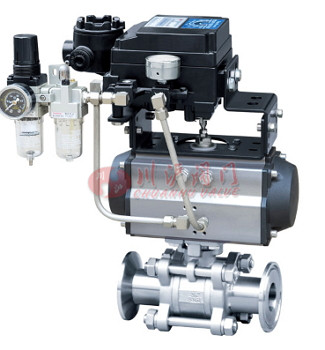

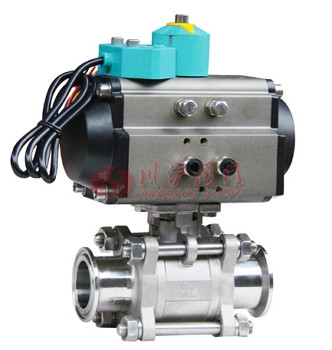

| 氣動卡箍球閥（開關型） | 氣動卡箍球閥（調節型） |
三、氣動卡箍球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
四、氣動卡箍球閥 技術參數
| 公稱通徑 | 15～100mm |
|---|---|
| 公稱壓力 | PN1.6、2.5、4.0MPa |
| 閥體材質 | 碳鋼、304、316、316L |
| 球體材質 | 304/316/316L不銹鋼 |
| 閥桿材質 | 304/316/316L不銹鋼 |
| 閥座密封 | PTFE |
| 溫 度 | PTFE≤150℃ |
| 連接型式 | 卡箍式、快裝式 |
| 適用介質 | 水、氣體、油品等 |
| 特 點 | 密封好、使用壽命長 |
五、氣動卡箍球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動卡箍球閥 性能規范
| 設計與制造 | GB/T12224 |
|---|---|
| 結構長度 | GB/T12237 |
| 試驗和檢驗 | JB/T9092 |

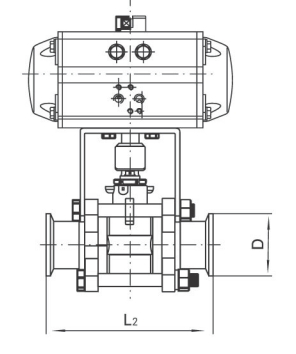

七、氣動卡箍球閥 結構圖
 |
八、氣動卡箍球閥 連接尺寸
| 公稱通徑 DN | 連接尺寸 | |||||
|---|---|---|---|---|---|---|
| DN | in | d | L2 | G | Lo | ~H |
| 15 | 1/2 | 15 | 90 | 1/2 | 141 | 159 |
| 20 | 3/4 | 20 | 90 | 3/4 | 141 | 167 |
| 25 | 1 | 25 | 100 | 1 | 141 | 172 |
| 32 | 1-1/4 | 32 | 110 | 1-1/4 | 159 | 210 |
| 40 | 1-1/2 | 40 | 125 | 1-1/2 | 211 | 218 |
| 50 | 2 | 50 | 150 | 2 | 211 | 248 |
| 65 | 2-1/2 | 65 | 190 | 2-1/2 | 248 | 273 |
| 80 | 3 | 80 | 220 | 3 | 269 | 313 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
