一、氣動焊接調節閥 產品概述

上海川滬閥門有限公司生產氣動焊接調節閥，是由單作用氣動薄膜執行機構和調節閥組成，調節閥連接方式為焊接。閥體材質可以選用鍛鋼(A105)、不銹鋼、鉻鉬鋼。氣動焊接調節閥，一般適用于高壓場合。標準型適合工作溫度(-17～+250℃)，高溫型適合工作溫度(+250～+450℃)，低溫型適合工作溫度(-40～-196℃)，波紋管密封型適合工作溫度(-40～+350℃)，閥體上加上散熱片，適合水蒸氣，導熱油等溫度超過250℃的介質使用。氣動單座調節閥配置HEP定位器或YT-1000L 定位器，可以根據用戶需求，配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA，可以選配輸出信號4-20mA。
適用場景:
氣動焊接調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。。

二、氣動焊接調節閥 產品圖片

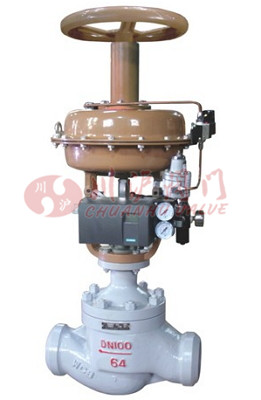

氣動焊接調節閥

三、氣動焊接調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22			ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56
閥體形式		直通鑄造高壓球型閥、角型鍛造高壓閥體
公稱通徑		DN20～300mm
公稱壓力		PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
法蘭標準		GB/T9113、 JB/T79、HG20594及其他標準
連接形式		法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式		標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料		鍛鋼(A105)、不銹鋼、鉻鉬鋼

四、氣動焊接調節閥 氣動薄膜執行機構帶定位器

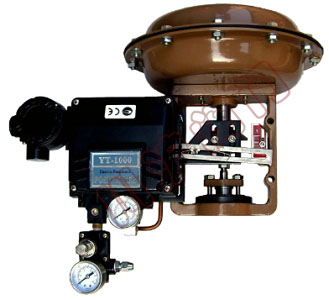

氣動薄膜執行機構帶定位器

五、氣動焊接調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動焊接調節閥 單座調節閥選型

氣動焊接調節閥 標準型	氣動焊接調節閥 高溫型	氣動焊接調節閥 低溫型	氣動焊接調節閥 波紋管型

七、氣動焊接調節閥 結構圖

八、氣動焊接調節閥 連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	直通式	由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
