蝸輪浮動球閥
產品展示>> 球閥>>蝸輪浮動球閥
一、蝸輪浮動球閥 產品概述

上海川滬閥門有限公司生產蝸輪法蘭球閥可分為浮動蝸輪傳動球閥和固定蝸輪傳動球閥兩大類。浮動蝸輪傳動球閥的特點是球體可以自由浮動。根據密封座結構不同又分為固定密封座和帶活動密封座兩種。固定密封閥座的浮動蝸輪傳動球閥，結構如圖所示，在閥體內裝有兩個氟塑制成的固定密封閥座，在兩間座之間夾緊一個由碳鋼或不銹鋼制成的浮動球，球體上有圓形通孔，開后時，通道打開；當閥桿轉動時，球孔垂直于閥門的通道，靠介質的壓力將球體緊壓在后面的閥座上，保證閥門的密封。
特點：
1、蝸輪法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。
2、完全平等的閥體內腔為介質提供了阻力很小、直通的流道。
3、蝸輪法蘭球閥它具有節流和控制流量之用。
4、蝸輪法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。

二、蝸輪浮動球閥 產品圖片

蝸輪浮動球閥 蝸輪浮動球閥

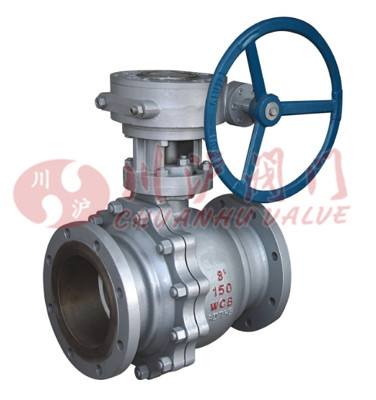

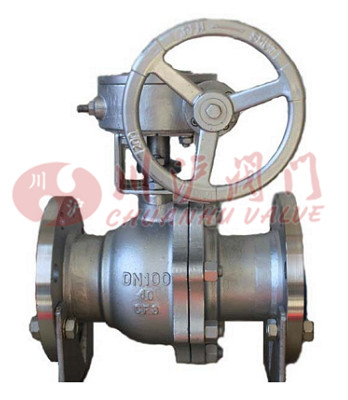

蝸輪浮動球閥(鑄鋼法蘭式) 蝸輪浮動球閥(不銹鋼法蘭式)
三、蝸輪浮動球閥 零部件參數

閥體 WCB 304 316 316L
閥座 PTFE、PPL、304 304 316 316L
球體 2Cr13、304 304 316 316L
閥桿 2Cr13、304 304 316 316L
密封圈 V型聚四氟乙烯填料、PPL高溫填料、金屬石墨纏繞墊片
四、蝸輪浮動球閥 主要參數

設計依據 國標系列
設計標準 GB/T12237
結構長度(法蘭連接) GB/T12221
結構長度(焊接式) GB/T15188.1
法蘭標準 GB/T9113、JB/T79
對焊端 GB/T12224
檢驗和試驗 GB/T9092、GB/T13927
五、蝸輪浮動球閥 結構圖

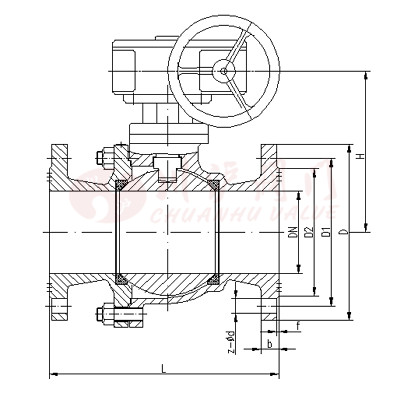

蝸輪浮動球閥結構圖
六、蝸輪浮動球閥 連接尺寸

1.6MPa DN L D D1 D2 b n-φd H
凸面法蘭
RF
Q341F
Q341PPL
16C
16P
16R		 15 130 95 65 45 14 4-14 95
20 140 105 75 55 14 4-14 98
25 150 115 85 65 14 4-14 104
32 165 135 100 78 16 4-18 115
40 180 145 110 85 16 4-18 125
50 200 160 125 100 18 4-18 132
65 220 180 145 120 20 4-18 148
80 250 195 160 135 20 8-18 165
100 280 215 180 155 20 8-18 180
125 320 245 210 185 22 8-18 230
150 360 280 240 210 24 8-23 283
200 400 335 295 265 26 12-23 325

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-蝸輪浮動球閥.PDF

蝸輪浮動球閥鏈接：http://www.scardi.cn/products/qiufa/q341f.html
