一、電動波紋管調節閥 產品概述

上海川滬閥門有限公司生電動波紋管調節閥除了有電動襯氟調節閥的功能外，還增加聚四氟乙烯波紋管密封結構，能夠更好的滿足密封性能，能達到多重密封保護，拒絕介質外漏，對要求苛刻的介質（氯氣等劇毒和強腐蝕）有更好的密封保證作用。
特點：
1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2.密封性能好：采用波紋管和填料雙重密封結構，確保無外滲漏。
3.泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。
4.配用直行程電子式執行機構，輸出力矩大、結構緊湊。
適用場景:
電動波紋管調節閥廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

二、電動波紋管調節閥 產品圖片

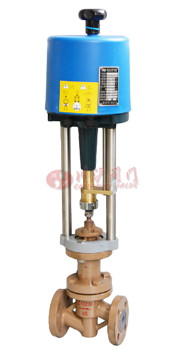

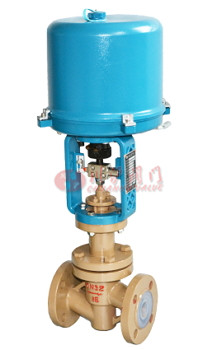

電動波紋管調節閥(配381型電動執行器)	電動波紋管調節閥(配PSL型電動執行器)

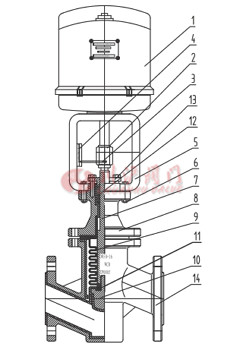

三、電動波紋管調節閥 零部件參數

	序號	名稱	序號	名稱
	01	電動執行機構	08	閥蓋
	02	連接螺母	09	波紋管
	03	指針盤	10	閥芯
	04	行程標尺	11	O型圈
	05	執行器支架	12	填料
	06	螺栓、螺母	13	|填料壓蓋
	07	閥桿	14	閥體

名稱	材質 Materials
閥體、閥蓋	ZG230-450, ZG0Crl8Ni9
襯里材料	F46, F4、PFA、PO、PE、PP
波紋管材料	聚四氟乙烯（PTFE) (F4)
閥芯材料	0Crl8Ni9
填料、墊片	聚四氟乙烯、柔性石墨
閥桿、推桿	2013、0Crl8Ni9
電動執行機構	組合件（件電裝說明書）

四、電動波紋管調節閥 技術參數

公稱通徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	等百分比	1.6	2.5	4.0	6.3	10	17	24	44	68	99	175	275	360	640	960	1300
配用執行機構型號	PSL型	PSL-202						PSL-204		PSL-208			PSL-312			PSL-314
	381型	381LSA-20						381LSB-30		381LSB-50			381LSC-65			381LSC-99
行程		16						25		40			60			100
公稱壓力（MPa）		0.6MPa、1.0Mpa、1.6MPa、2.5Mpa
作用方式		電關式（B）、電開式（K）
信號范圍（Kpa）		0~10Madc：4~20mmADC
流量特性		直線型、等百分比、快開
固有可調比		30：1
工作溫度℃		-30℃一+150℃
供電電源		220V50~60HZ
防爆等級		普通型、防爆型

五、電動波紋管調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

六、電動波紋管調節閥 結構圖

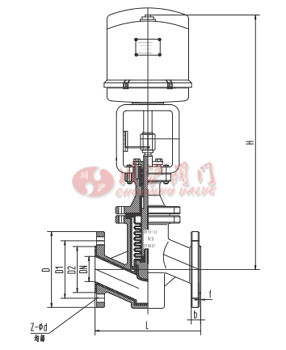

七、電動波紋管調節閥 連接尺寸

PN10
公稱通徑	電動頭外徑	結構長度	法蘭連接尺寸						電開、電關
	D0	L	D	D1	D2	f	b	Z-d	H
DN15	225	130	95	65	45	3	16	4—14	673
DN20	225	150	105	75	55	3	18	4—14	673
DN25	225	160	115	85	65	3	18	4—14	698
DN32	225	180	140	100	78	3	18	4—18	720
DN40	255	200	150	110	85	3	18	4—18	723
DN50	255	230	165	125	100	3	18	4—18	740
DN65	270	290	185	145	120	4	18	4—18	850
DN80	270	310	200	160	135	4	20	8—18	866
DN100	270	350	220	180	155	4	20	8—18	884
DN125	3X0	400	250	2X0	185	4	22	8—18	1040
DN150	310	480	285	240	210	5	22	S—22	1065
DN200	310	600	340	295	265	5	24	8—22	1090
DN250	350	730	395	350	320	5	26	12—22	1256
DN300	350	850	445	400	368	5	26	12—22	1520

PN16
公稱通徑	電動頭外徑	結構長度	法蘭連接尺寸						電開、電關
	D0	L	D	D1	D2	f	b	Z-d	H
DN15	225	130	95	65	45	3	16	4—14	673
DN20	225	150	105	75	55	3	18	4—14	673
DN25	225	160	115	85	65	3	18	4—14	698
DN32	225	180	140	100	78	3	18	4—18	720
DN40	255	200	150	110	85	3	18	4—18	723
DN50	255	230	165	125	100	3	18	4—18	740
DN65	270	290	185	145	120	4	18	4—18	850
DN80	270	310	200	160	135	4	20	8—18	866
DN100	270	350	220	180	155	4	20	8—18	884
DN125	310	400	250	210	185	4	22	8—18	1040
DN150	BIO	480	285	240	210	5	22	8—22	1065
DN200	310	600	340	295	265	5	24	12—22	1090
DN250	350	730	405	355	320	5	26	12—26	1256
DN300	350	850	460	410	370	5	28	12-26	1520

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
