一、電動保溫調節閥 產品概述

上海川滬閥門有限公司生產的ZD(R)SBW-P(M)電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。
特點：
1、電動保溫調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點。
2、電動保溫調節閥的泄漏量符合ANSI B16.104標準。
適用場景:
ZD(R)SBW-P(M) 電動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。

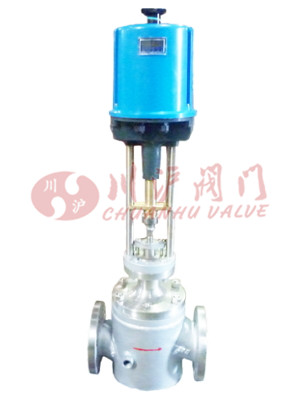

二、電動保溫調節閥 產品圖片

電動保溫調節閥

三、電動保溫調節閥 零部件參數

零部件	材質
閥體	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
閥座\套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、對位聚苯
填料壓蓋	304	304	316	316L

四、電動保溫調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	150
閥座直徑		20	25	32	40	50	65	80	100	150
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	440
	套筒	6.3	10	16	25	40	63	100	160	360
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		單座式、套筒式
流量特性		等百分比、快開特性
配置執行器類別		3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動保溫調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

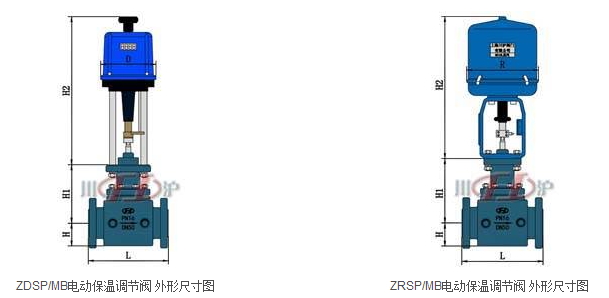

六、電動保溫調節閥 結構圖

七、電動保溫調節閥 連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		182	182	218	225	230	264	271	285	320	344
H2	3810L	373	373	495	495	495	700	700	700	725	725
	PSL	465	465	465	465	465	560	560	560	560	560
D	3810L	225	225	225	225	225	257	257	257	310	310
	PSL	177	177	177	177	177	182	182	182	182	182

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
