一、電動雙座調節閥 產品概述

上海川滬閥門有限公司生產的ZD(R)SN電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。
特點：
1.閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
2.可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3.電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
3.調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
4.伺服放大器采用深度動態負反饋，可提高自動調節精度。
適用場景:
電動雙座調節閥廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

二、電動雙座調節閥 產品圖片

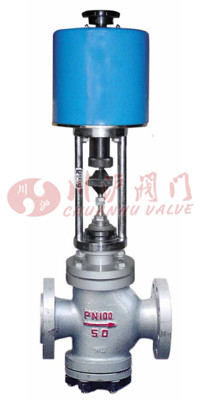

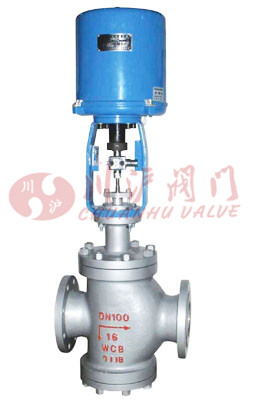

電動雙座調節閥(配PSL電動執行器)	電動雙座調節閥(配3810電動執行器)

三、電動雙座調節閥 零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

四、電動雙座調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dN)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		雙座柱塞導向型閥芯
流量特性		直線性、等百分比
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可客戶指定品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手輪
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動雙座調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.5； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量(硬密封)、零泄漏(軟密封)
可調范圍R			30：1

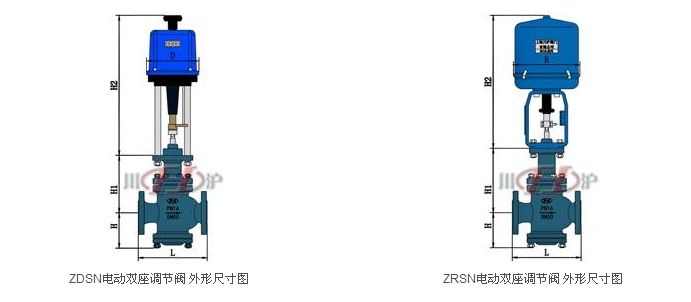

六、電動雙座調節閥 結構圖

七、電動雙座調節閥 連接尺寸

公稱通徑 DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
