一、電動小流量調節閥 產品概述

上海川滬閥門有限公司生產的ZD(R)SW電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動小流量調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
特點：
電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。
電動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。
電動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
適用場景:
電動小流量調節閥適用于液體、蒸汽等介質的主流量調節場合。

二、電動小流量調節閥 產品圖片

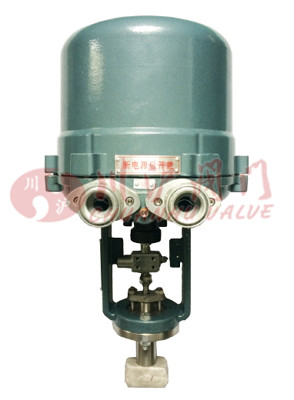

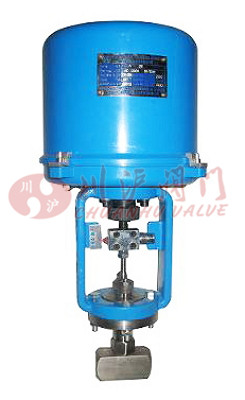

電動小流量調節閥	防爆型電動小流量調節閥

三、電動小流量調節閥 零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

四、電動小流量調節閥 技術參數

公稱通徑(DN)	G3/8"、1/2"、G3/4"、G1"
閥座直徑	1.5	2	3	4	5	6	7	8	9	10	11	12	15
額定流量系數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差(MPa)	≤公稱壓力
公稱壓力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性	等百分比、直線性
額定行程	8					10					12
閥蓋形式	標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
配置執行器類別	PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
執行器參數	電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

五、電動小流量調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

六、電動小流量調節閥 結構圖

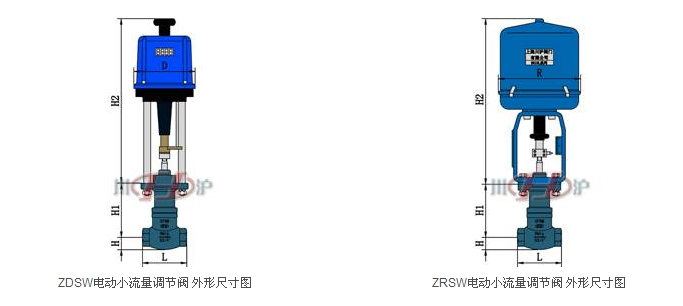

七、電動小流量調節閥 連接尺寸

公稱通徑DN	閥座直徑dn	L	H	H1 (3810)	H1 (PSL)	D	R
G3/8"	1.5～12	110	30	473	537	177	225
G1/2"	1.5～12	110	30	473	537	177	225
G3/4"	1.5～12	110	30	473	537	177	225
G1"	1.5～12	110	30	473	537	177	225

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
